Web İşleme Makineleri İçin Modüler Mühendislik

Nürnberg merkezli otomasyon uzmanı Baumüller, Web ve Folyo yazılım şablonuyla işletme makinelerine, özellikle web için kullanılabilecek başka bir şablon sunuyor.

19:23:03 | 2021-11-20

Baumüller'in yazılım şablonları geliştiricilere çok zaman kazandırır: Şablonlar, alarm işleme ve hazırlanmış görselleştirmeler, hareket modülleri ve şablonların yanı sıra çok sayıda gerekli işlevi içerir. Bu, makine programcılarının artık geliştirme sırasında temel konular hakkında endişelenmelerine gerek olmadığı ve bunun yerine kazanılan zamanı süreç programlamada tam kullanıma koyabilecekleri anlamına gelir. Baumüller, özellikle web işleme makinelerine uyarlanmış Web ve Folyo yazılım şablonuyla, makine şablonlarını başka bir endüstri çözümünü içerecek şekilde genişletiyor.

Web işleme makinelerinde genellikle, bireysel işlem adımlarının diğer sürücülerinin senkronize edildiği sanal bir ana eksen bulunur. Şablon, kağıt ve folyo üretimine yönelik makineler ve sistemler için kullanılabilir, örn. folyo torba, oluklu mukavva, katlanmış karton ve baskı makinelerinde.

Şekil 1: Şablon, web yönlendirmeli makinelerin tipik işlem adımları için yazılımı içerir, örn. folyo torba makineleri için

Avantaj: Bireysel kitaplıklar yerine eksiksiz şablon Birçok otomasyon sağlayıcısı yalnızca ilgili yazılım projesi için ayrı kitaplıklar sunar. Buna karşılık, Web ve Folyo şablonu yalnızca gerekli kitaplıkları değil, aynı zamanda örn. görselleştirmenin veya hata yönetiminin uygulanması için genel şablonlar içerir.

Şekil 2: Baskı işareti kontrolü örneği – örneğin şablon, görselleştirme için hareket kitaplıkları ve şablonlar içerir

Web & Foil yazılım şablonu, temel işlevlere ek olarak makine işlevlerini de içerir.

Temel işlevler Geliştiricinin temel işlevleri yeniden sıfırdan kurması gerekmez, bunun yerine bunlar doğrudan seçilir ve parametrelendirilir. Hareket modüllerinin örneklenmesi veya değişkenlerin modüllere bağlanması gibi rutin görevler artık gerekli değildir.

• Sanal ana – diğer sürücülerin makine içinde senkronize edebildiği ana mil.

İşlev, MC_MasterEngine işlev modülü aracılığıyla eşlenir.

• Kamlar – sanal maser konumuna bağlı olarak bağımlı eksenin belirtilen hareketi.

Sadece dinamik, sarsıntılı profiller değil, aynı zamanda sarsıntı sınırlı hareket profilleri de haritalanabilir.

• Reçete yönetimi – makinede ürünle ilgili ayarların yönetimi. İle birlikte bu fonksiyon ayarlar saklanabilir, yüklenebilir, düzenlenebilir ve dışa aktarılabilir.

• Kullanıcı seviyesi yönetimi – Her kullanıcıya farklı çalıştırma hakları atanabilir ve makinenin işlevlerine ve ayarlarına erişim.

• İzleme – bireysel makine modüllerinin izlenmesi, örneğin girişlerin/çıkışların durumu, fieldbus veya grafik bazında belirli değerler değerlendirme (örn. servo motor sıcaklığı).

• Alarm yönetimi – makine arızaları toplanır ve görüntülenir. Bunlar ortadan kaldırıldıktan sonra görselleştirme yoluyla  kabul edilebiliri

• Manüel mod – Ayrı motorlar ayrıca manüel modda da çalıştırılabilir, örneğin : malzeme veya biçim değişikliği.

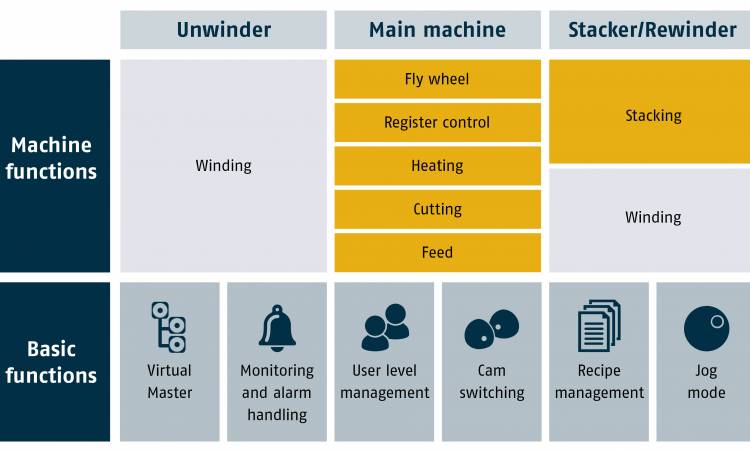

Şekil 3: Şablon, temel işlevlere ek olarak, aşağıdaki işlevleri de içerir: standart bir makinenin bireysel işlem adımları

Machine fonksiyonları

Şablonlar, kağıt ve folyo işleme için sık kullanılan makine işlevlerini içerir. Bunların yalnızca ilgili uygulamaya göre ayarlanması gerekir.

• Çark – Kaynak ünitesi ile folyo yerleştirme arasındaki bağlantıdır. Bunun için modüller, kamlar aracılığıyla çalışmayı sağlayan şablonda sağlanmıştır.

• Kayıt kontrolü – Baskı işareti algılama modülleri dahildir. Buna dayanarak, makineye özel kayıt kontrolü uygulanabilir.

• Kam grubu – örneğin, ölü zaman kompanzasyonu dahil zaman kontrollü veya konum kontrollü kamların kontrolü.

• Isıtma çubuğu – Isıtma çubuğu için sıcaklık kontrolü dahildir.

• Kesme – Kesme ünitesinin mekanik olarak nasıl yürütüldüğüne bağlı olarak, burada bu işlevi farklı teknolojiler kullanarak uygulamak mümkündür.

• Besleme – Malzeme makineye taşınır.
