Ortadan Kilitli Kablo-Pano Konnektörü

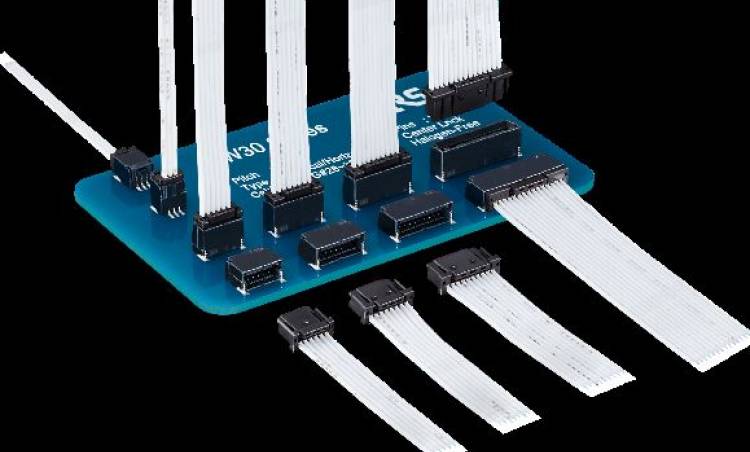

Beyaz kabloların bağlı olduğu mavi dikdörtgen bir nesne. Açıklama otomatik olarak oluşturuldu. Dünya standartlarında bir konnektör üreticisi olan HIROSE Electric Co. Ltd, yüksek titreşimli ortamlar için KW30 serisi Kablo-Pano konnektörlerini piyasaya sürdü.

Yenilikçi tasarımı ve malzemeleri sayesinde KW30 serisi, zorlu ortamlar için uygun ve güvenilirdir. Yüksek titreşim direncine sahip konnektörlerin kaburgalı tasarımı, fiş ve prizin birleştirilmesi sırasında güvenli bir uyum sağlar. Seri, 2.000 Hz titreşim testini geçmiştir.

KW30'un dişi priz kontağının 2 noktalı temas ve klipsli tasarımı, temas stabilitesini sağlar. Fiş sıkıştırmalı kontağı, kolayca sıkışmayan veya deforme olmayan bir kutu şekline sahiptir. Bu özellik, 0,7 mm'lik etkili birleşme uzunluğu ile birleştiğinde KW30'a yüksek temas güvenilirliği sağlar.

KW30, 28-32 AWG aralığındaki kablolarla ve düz ve dik açılı arayüz tipleri de dahil olmak üzere çeşitli varyasyonlarla Tel-Kart formunda mevcuttur. UL/C-UL standart sertifikalı bir üründür.

Konnektör, güvenlik göz önünde bulundurularak tasarlanmıştır. Eksik birleştirmeyi, yanlış takmayı ve kilit hasarını önleyen pozitif kilitlerle tasarlanmıştır. Doğru şekilde birleştirildiğinde, net bir dokunsal tıklama sesi duyulur.

KW30 serisi, endüstriyel uygulamalar için tasarlanmış kompakt, yüksek performanslı Tel-Kart ve Tel-Kablo konnektörlerinden oluşan SignalBee ürün ailesinin bir parçasıdır.

Uygun uygulamalar arasında ofis ekipmanları, tıbbi cihazlar, ev aletleri, endüstriyel robotlar, FA kontrol cihazları, düz panel TV'ler, motorlar, motor sürücüleri, yarı iletken üretim ekipmanları, montaj cihazları ve üretim hattı ekipmanları bulunur.

Temel Özellikler:

· Kontak aralığı [mm]: 1,0, 2,0

· Kontak sayısı: 2, 3, 4, 5, 6, 7, 8, 9, 10, 15

· Anma Akımı [A]:

o 0,8 (32 AWG, Kontak sayısı: 2-15)

o 1,0 (28 – 30 AWG, Kontak sayısı: 2-15)

o 3,0 (28 AWG, Kontak sayısı: 2)

· Anma Gerilimi [V]: AC/DC 100

· Çalışma sıcaklığı aralığı [°C]: -55 ila +105

· Eşleşme çevrimleri: 30

· Kontak Direnci [mΩ]: 30

· Sonlandırma AWG: 28 – 32
