Merkez Kilitli Pano Bağlantısı

TB4 Serisi, 1 mm Aralıklı, Merkez Kilitli, FPC/FFC-Pano Bağlantısı.

18:13:47 | 2025-10-07

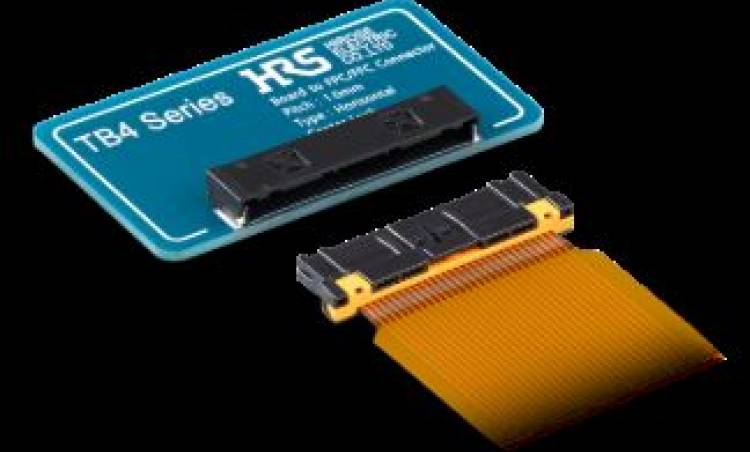

Konnektörlerde dünya standartlarında bir üretici olan HIROSE Electric Co. Ltd, otomotiv uygulamalarına uygun iki parçalı FPC/FFC-Pano konnektörlerinden oluşan TB4 serisini tanıttı.

TB4 serisi, yenilikçi tasarımı ve kullanılan yüksek kaliteli malzemeleri sayesinde zorlu ortamlarda güvenilirdir. Konnektör , 125°C'ye kadar sıcaklık aralıklarına dayanabilir ve bu da konnektörün motor bölmelerine yakın yerleştirilmesine olanak tanıyan zorlu otomotiv gereksinimlerini karşılar. TB4 konnektörleri USCAR-2 uyumludur.

Montaj, FPC/FFC'nin fiş yuvasına kolayca yerleştirilmesini ve tutucuyla sabitlenmesini içerir; bu sayede verimlilik artar ve karmaşıklık azalır. Tutucu ayrıca mekanik stabilite ve terminal konumunun güvence altına alınmasını sağlar. Geleneksel terminalleri ortadan kaldıran TB4 serisi, daha güvenli ve sağlam bir bağlantıyla daha fazla güvenilirlik sağlarken önemli ölçüde ağırlık ve alan tasarrufu sağlar. Bu da onu yeni nesil otomotiv tasarımları için uygun bir çözüm haline getirir.

Seri, 1,0 mm aralık ve sadece 4,5 mm'lik düşük birleştirilmiş yükseklik profili ile tasarlanarak alan verimliliğini optimize ediyor.

Bir bilgisayar bileşeninin diyagramı  Yapay zeka tarafından oluşturulan içerik hatalı olabilir.

Konnektörlerin iki parçalı yapısı, yanlış yerleştirmeden kaynaklanabilecek hizalama hatalarını ve hasarı önleyen kılavuz anahtar tasarımından yararlanarak kusursuz bir şekilde birleşmeyi sağlar.

Operatör güvenliğini sağlamak için TB4, iletken elemanlara kazara dokunmayı önleyecek kadar derin bir yapıya sahip, prizde bir parmak koruma özelliği içerir. Ayrıca, fişin koruyucu kılavuz yapısı, kontaklara dokunulmasını önler. Bu özellik, elektrik çarpması riskini önlemenin yanı sıra güvenilirliği artırır ve yanlış bağlantıdan kaynaklanan hasarı önler.

Uygun uygulama alanları arasında otomotiv, akü yönetim sistemleri, kombinasyon lambaları, ADAS-ECU, inşaat makineleri aküsü, depolama akü modülleri, endüstriyel robotlar ve depolama aküleri yer almaktadır.

Temel Özellikler :

  • Temas aralığı [mm]: 1,0
  • Kişi sayısı: 10, 16, 30
  • Anma Akımı [A]: 1
  • Anma Gerilimi [V]: AC/DC 100
  • Çalışma sıcaklığı aralığı [°C]: -40 ila +125
  • Çiftleşme döngüleri: 10
  • Temas Direnci [mΩ]: 25
  • Otomotiv uygulamaları için uygundur
