Güçlü DDS Seçeneği

Arbitrary Dalga Üreteçleri (AWG) serisinin amiral gemisi olan 63xx serisini piyasaya sürmesinin üzerinden bir yıl geçtikten sonra, Spectrum Instrumentation şimdi de zaten güçlü olan bu cihazların işlevselliğini daha da arttıran yeni bir Doğrudan Dijital Sentez (DDS) seçeneğini sunuyor. Bu ürünler AWG modunda 16 bit çözünürlük ve 3,9 GHz'e ulaşan bant genişlikleri ile saniyede 10 Gigasample'a (GS/s) kadar dalga biçimleri üretebiliyor. Yeni DDS modunda ise, 63xx serisi AWG'ler, her biri yalnızca 3,2 ns'lik adımlarla frekans, genlik ve fazı değiştirilebilen, tek bir üreteç kanalında 64 ayrı sinüs dalgası sunuyor.Bu da endüstriyel, tıbbi ve görüntüleme sistemlerinin yanı sıra kuantum araştırmaları, yarı iletken testleri ve iletişim alanlarında dalga biçimi dizileri, frekans süpürmeleri veya hassas ayarlanabilir referanslar üretmenin kolay bir yolu.

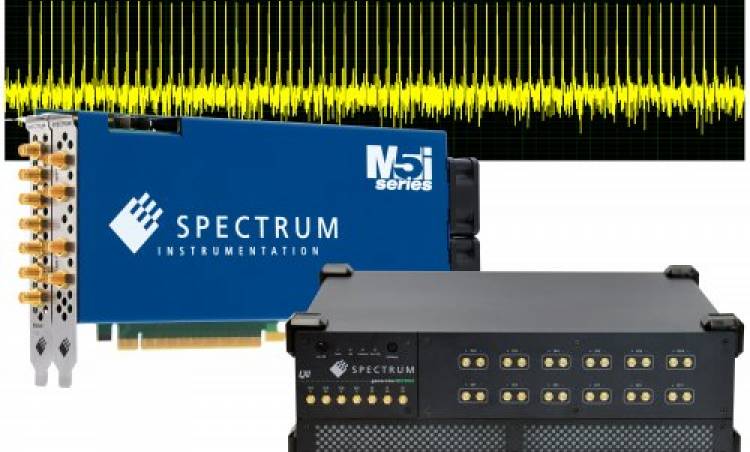

63xx serisinin ultra hızlı AWG'leri için sunulan yeni DDS seçeneği, tek bir kanalda 64 adede kadar bireysel sinüs dalgası (aşağıda FFT olarak gösterilmiştir) sunar.

Ürün videosu (5 dk): https://youtu.be/PoT0cReolRE

Yeni DDS seçeneği, her bir AWG kanalının, taşıyıcı veya ton olarak da bilinen, 64 adede kadar programlanabilir sinüs dalgası çekirdeği üretmesine olanak tanır. Her bir çekirdek, frekans, genlik, faz ve ayrıca frekans ve genlik eğimleri için bağımsız olarak ayarlanabilir. Tüm değişiklikler, gerçek zamanlı veya önceden yüklenmiş sıraların bir parçası olarak yürütülebilen basit komutlarla kontrol edilir. Bu, DDS özellikli cihazları, çevik ve yüksek saflıkta sinyal kaynakları gerektiren uygulamalar için ideal kılar.

Spectrum Instrumentation CTO'su Oliver Rovini şunları bildiriyor: "DDS yükseltmesinin önemli bir avantajı verimliliğidir. Kullanıcılar, büyük dalga biçimi veri setlerini yayınlamak yerine, cihazın belleğinde depolanan kompakt komut dizileri aracılığıyla sinyal özelliklerini kontrol edebilirler. Milyonlarca komut, titreşim (jitter) veya aksaklık (glitch) olmaksızın, 3,2 ns'ye kadar hassas zamanlama çözünürlüğü ile kaydedilebilir ve yürütülebilir. Ayarlar harici olarak, dahili zamanlayıcılarla veya komutla tetiklenebilir; bu da karmaşık darbe dizileri, frekans süpürmeleri, AM/FM modülasyonu ve özel şekilli geçişleri mümkün kılar."

63xx serisi Keyfi Dalga Biçimi Üreteçleri (AWG'ler), iki donanım biçiminde 22 farklı varyanttan oluşur:
• PCIe tabanlı M5i.63xx modelleri, doğrudan bilgisayarlara kurulum için tasarlanmıştır ve alanın ve yüksek hızlı veri aktarımının kritik olduğu yerler için idealdir. Bu kartlar, tek veya çift kanalı destekler ve çıkış hızları 3,2 ila 10 GS/s arasındadır (çift kanallı mod için 5 GS/s). Spectrum’un Star-Hub sistemi kullanılarak sekiz adede kadar kart senkronize edilebilir, bu da 16 adede kadar senkron kanalı ve 512 adede kadar DDS çekirdeğini mümkün kılar.
• NETBOX cihazları (DN2.63x ve DN6.63x modelleri), tezgah üstü veya rafa monte kullanım için optimize edilmiş, LXI uyumlu bağımsız (standalone) aygıtlardır. Bilgisayarlara veya ağlara Ethernet üzerinden bağlanırlar. 1 ila 12 senkron kanal konfigürasyonlarında mevcuttur ve 3.2 veya 5 GS/s çıkış hızlarını ya da 10 GS/s hızında 6 kanala kadar desteklerler. Bu cihazlarda 384 adede kadar DDS çekirdeği programlama yeteneği bulunur.

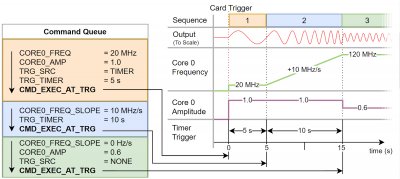

DDS modu örneği: yalnızca birkaç komutla bir sinüs dalgası oluşturulur (turuncu), frekans hızlandırılır (mavi) ve genlik düşürülür (yeşil).

Bir diğer önemli husus; DDS'nin eklenmesi AWG'nin orijinal yeteneklerinden hiçbirini tehlikeye atmaz. Kullanıcılar hala tek atım (single shot), döngü (loop), kapılı (gated), akış (streaming) ve daha fazlasını içeren gelişmiş çalışma modları ile keyfi dalga biçimi oynatmada tam erişime sahiptir. Böylelikle kullanıcılara iki cihaz tek bir yerde sunulmuş olur.

Tüm Spectrum ürünleri, Windows ve Linux için yazılım desteği, Python, MATLAB, C++ ve LabVIEW dahil popüler diller için programlama örnekleri ve üst düzey bir Python API ile birlikte gelir. 63xx Serisi DDS seçeneği halihazırda sunulmaya başlanmıştır ve Spectrum mühendislerinden doğrudan ömür boyu teknik destek ve ücretsiz yazılım ve aygıt yazılımı (firmware) güncellemeleri ile desteklenmektedir.
