API, Control 2022'de DYNAMIC 9D LADAR'ı Başlattı

API, Control'de hem boyutsal hem de yüzey geometrisi verilerini yakalayan yenilikçi bir lazer algılama ve mesafe belirleme sistemi olan DYNAMIC 9D LADAR'ı piyasaya sürüyor. DYNAMIC 9D LADAR, Otomatik üretim ölçümlerinde devrim yaratacak çığır açan bir teknolojiyi bünyesinde barındırıyor. Patenti beklemede olan Dynamic 9D LADAR, Optik Frekans Cızırtılı İnterferometri (OFCI) teknolojisini içeren dünyanın ilk interferometri tabanlı LADAR sistemini sunuyor.

9D LADAR'ın üretim ölçümlerinin doğru veri toplaması, yeni nesil boyutsal denetim çözümünü temsil eder. 9D LADAR, otomotiv, havacılık ve ulaşım imalat endüstrilerini hedefleyen hem boyutsal hem de yüzey geometrisi verilerini yakalar. Dynamic 9D LADAR, hem optik lazer hatlı hem de yapılandırılmış ışık tarama sensörlerini kullanarak geleneksel, çevrim dışı, büyük hacimli koordinat ölçüm makinelerinin (CMM) ve yakın hat ve hat içi inceleme çözümlerinin yerini alıyor. 2 eksenli 9D LADAR sistemleri, ölçülen verileri saniyede 20.000 nokta gibi etkileyici bir hızda ve 0,2 saniye/cm2 tarama hızlarıyla işler. Ayrıca, 9D LADAR'ın yüksek Dinamik aralığı, hedef yansıtıcılığa karşı duyarsızdır, yarı saydam malzemeleri ölçebilir ve 85 dereceye kadar geliş açısıyla hedef özellikleri ölçebilir. Yüksek yoğunluklu tarama, 0,1 mm satır aralığı ile saniyede 50 satıra kadar çıktı sağlar. 9D LADAR'ın yerleşik ölçek referans sistemi, yalnızca 6 μm/m'lik benzersiz 2D ve 3D doğruluklar sunar ve büyük hacimli CMM'leri kıyaslamak için karşılaştırılabilir doğruluklar sağlar.

Dynamic 9D LADAR'ın sadece 10,4 Kg ağırlığındaki kompakt tasarımı, ethernet iletişimli entegre bir kontrolör içerir ve 7 eksenli ray montajlı konfigürasyonlar dahil olmak üzere hem portal CMM çerçevelerine hem de 6 eksenli endüstriyel robotlara sorunsuz entegrasyon sağlar. 9D LADAR'ın iVision akıllı kamera sistemi, otomatikleştirilmiş tarama yolu planlaması için anında parça görselleştirmesi sağlayarak, hem otomatikleştirilmiş özellik hem de hedeflenen bölge ölçümü ile birlikte uzaktan ölçüm işlemi uygulanabilirliği sağlar.

9D LADAR, yalnızca 32μm'ye kadar lazer ışını spot boyutuna sahiptir ve gerekli uygulama ölçüm aralığına göre 3 model varyantı mevcuttur: LD-8: 0,5m-8m aralığı, LD-15: 1m-15m aralığı ve LD- 25: 1.5m-25m menzil.

Önceki Lazer Radar teknolojisi, makul bir doğruluk elde etmek için büyük numune ortalaması gerektirirdi ve veri toplama oranlarını etkin bir şekilde yavaşlatırdı. Bu, üretim ortamlarında hem doğruluğu hem de performansı yüzey yansıtıcılığına, geliş açısına ve arka plan gürültüsüne son derece bağımlı hale getirirdi. API tarafından geliştirilen yeni LADAR teknolojisi, optik girişim için geniş bir spektrum oluşturmak üzere 20 kHz hızlı lazer cıvıltısını kullanır, böylece hedef mesafe 100 kat daha fazla hassasiyetle doğru bir şekilde algılanır ve yüzey yansıtma, yavaş hızlar, sınırlı doğruluklar, kısıtlayıcı olay açıları ile ilgili geçmişteki sorunları ortadan kaldırır  ve gürültüye duyarlılık, geleneksel Lazer Radar sistemlerini ortadan kaldırır.

API'nin Dinamik 9D LADAR'ı, oluşturulan her bulut noktası için X, Y, Z, I, J, K verilerinin yanı sıra R, G, B verilerinin eklenmesini sağlayarak taranan verilerin doğrudan yakalanan kamera görüntüsü üzerinde görüntülenmesine olanak tanır. Bu benzersiz yetenek, yalnızca standart 3B nokta bulutu verileriyle yalıtılması zor olan farklı arka plan renk kontrastı, yüzey vektörleri, yüzey pürüzlülüğü vb. ile özelliklerin görüntülenmesine olanak tanır.

Kalite 4.0 Uygulamalarının Sunulması

Otomatik Taşınabilir Ölçümler 9D LADAR'ın kompakt boyutu ve hafif tasarımı, cihazın doğrudan üretim yerlerine götürülmesini sağlayarak otomatik ölçümün hızlı ve minimum kurulum süreleriyle gerçekleştirilmesine olanak tanır. Mevcut manuel olarak çalıştırılan dokunsal ve optik ölçüm cihazları kullanılarak yapılan ölçüm değişkenliği, tüm ölçümlerin otomatik olarak gerçekleştirilmesiyle ortadan kaldırılır.

Otomatik CMM Ölçümleri

CMM, kıyaslama doğruluğu nedeniyle üretim kuruluşlarının bir beygir gücü olmaya devam ediyor, ancak yavaş ölçüm hızı nedeniyle tipik olarak üretim tabanından izole ediliyor. Dinamik 9D LADAR, yüksek hızlı bir optik ölçüm çözümü sunan, karmaşık CMM programlamasını ortadan kaldıran ve CMM ölçüm döngü sürelerini 10 kat azaltan büyük hacimli bir portal veya köprü stili CMM ile sorunsuz bir şekilde entegre edilebilir. Robotik Otomatik Ölçümler Temassız Lazer Radar teknolojisi, tam 'Beyaz Gövde' dahil olmak üzere otomotiv parçalarını ölçme yeteneğini zaten kanıtlayarak, onu üretim hatlarına bitişik tam otomatik, CMM tarzı ölçümler için ideal hale getiriyor. 9D LADAR'ın hassas otomatik yüksek hızlı "raster" taraması, hem yüzey geometrisi nokta bulutu veri toplama hem de "boşluk ve gömme" boyutlu veriler sağlar. 9D LADAR'ın gelişmiş hızı ve veri toplama oranı, üretime hız verme fırsatını önemli ölçüde artırır.

Sistemler Hat İçi Veya Hat Yakınında Kurulabilir

API, doğru gerçek zamanlı robot konumlandırma sağlayan 6DoF RADIAN Laser Tracker kullanarak robot konumlandırmanın dinamik takibini sunar. Yeni API Dynamic 9D LADAR, tüm otomotiv uygulamaları için önemli ölçüde artırılmış ölçüm verimi ve üretkenlik sağlar.

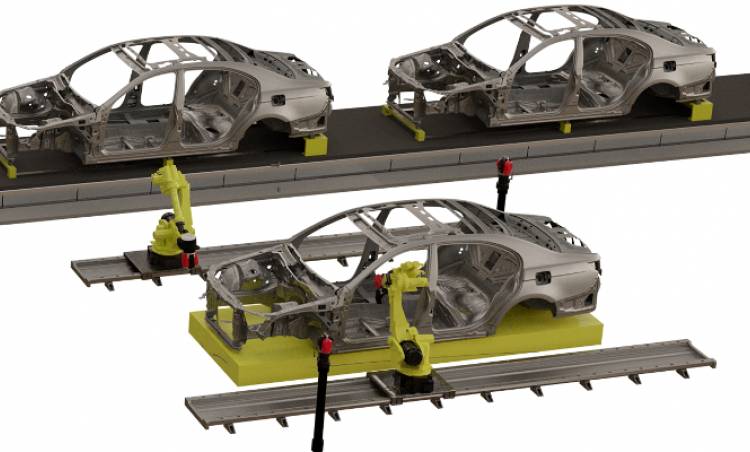

Çoklu LADAR - Hat İçi BIW Muayenesi

9D LADAR'ın yüksek tarama hızı ve çok yönlülüğü, kurulacak tamamen programlanabilir bir ölçüm çözümü sağlayarak, hem kritik boşluk hem de yıkama ölçümleri dahil olmak üzere eksiksiz bireysel araç gövdesi muayenesi ve genel proses kontrol verilerinin teslim edilmesini sağlayarak hat içi muayene paradigmasının değişmesine izin verir. Operasyonların Kalite 4.0 uyarlanabilir kontrolü sağlanır.

Gerçek Renkli Dijital İkiz

9D LADAR'ın ölçüm tarama yolu, oluşturulan nokta bulutu verilerini dinamik ekran gösterimi ile gerçek zamanlı olarak yakalayan API'nin MeasurePro yazılımında otomatik olarak oluşturulur. Nokta bulutu verilerinden özelliklerin ve yüzeylerin geometrik analizi, doğrudan MeasurePro'da veya tüm büyük üçüncü taraf yazılımların içinde gerçekleştirilebilir ve ayrıca nominal parça CAD verileriyle doğrudan karşılaştırılarak ölçülen parçanın dijital ikizi oluşturulabilir.
